這禮拜有拆傳動軸的課~~
好像是這樣敲!!! 不過看車種啦!!
![](https://pic.pimg.tw/your391/1379179162-2203308645.jpg)
不一樣的兩個~
左邊是六株的~內側的~~ 叫 雙偏位型CV萬向接頭
車子上下跳動時,鋼珠+球座在滑槽內往復運動...以容納區種軸長度的改變!!
[差速器側為六株,外側為三叉]
---右邊~~ 叫 三叉型CV萬向接頭
車子上下跳動時,街頭傳動角度較小,滾子在外作的滑槽內往復移動,長度可改變!!
[差速器與外側皆為三叉]----大部份的前驅車都這種
-----還有一種叫 力士伯型....就內外都是六株的!!!
又稱外CV萬向接頭
球框保持在球的位置~~使傳動接觸點經常保持在夾角平行線上!!!
特點在 傳動角度達40度時,能使被動軸做等速運動!!!![](http://l.yimg.com/f/i/tw/blog/smiley/35.gif)
![](https://pic.pimg.tw/your391/1379179163-3184104038.jpg)
內外側~就有兩種~~一種是這個~一種是樓上那種6顆珠的!!!
不過內側是六株的~~拆下來是不可以分屍的!!!只有軸可以出來喔!!![](http://l.yimg.com/f/i/tw/blog/smiley/5.gif)
老師是沒有說傳動軸的優缺啦!!!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179163-1628271574.jpg)
我覺得最主要的~就是等長傳動軸!!!!
如果有內外六株的話,更好!!![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
對了~提醒~有的有方向性~有的有C型扣~~要注意喔!!!
![](https://pic.pimg.tw/your391/1379179164-1808421858.jpg)
三株的~~裡面是一堆滾針軸承~~ 跟後驅車的傳動軸裡的十字頭一樣!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179165-3920161847.jpg)
C型扣~~~各家的都不一樣~不過大同小異!!!
要拆的時候~~
先打軸承內側~先敲一下!!! C型扣能轉動的話~~就比較好拆!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179165-1813678512.jpg)
十字軸的部份~~沒圖~~所以用文字敘述啦!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
要先拔掉C型扣~~拔之前先從軸承蓋的最外圈輕輕的敲擊~以利取出C型扣!!
一般外面維修的話~是用敲擊的!!! 老師不希望我們這樣作!!! 用特工或油壓床!!!
先從一邊逼入!!! 另一方要用一個直徑比軸承蓋稍大一點的套桶~壓的過程能有一定的空間!!!
約壓出...3~5MM左右~~使用固定鉗 夾住轉出~~~ 另一邊也是!!! 不過不能逼過頭!!!
過頭了~雖然一邊好出~另一邊~~就GG了(很難弄出來)~~~所以~~分多多次進行!!! 比較保險~
基本上求一次到位!!! 不要裝了不行又在那邊拆,費工又費時,請僅慎服用!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
新軸承上去就比較麻煩!!! 因為是滾針軸承~~自己要慢慢排!!~或許上點黃油~黏住會比較好弄![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
差不多是這樣!!! 有機會再拍照片吧~~![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
在來試看同學在裝變速箱!!!
這是壓版~~中間黑黑的 叫 膜片彈簧
![](https://pic.pimg.tw/your391/1379179166-917135374.jpg)
研究中~~要裝夾軸~對對看~!!
![](https://pic.pimg.tw/your391/1379179166-856659454.jpg)
手動撥箱本體!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179168-985524612.jpg)
飛輪本體!!! 所以....改手排不是那麼簡單的!!!![](http://l.yimg.com/f/i/tw/blog/smiley/17.gif)
![](https://pic.pimg.tw/your391/1379179168-1041572134.jpg)
煙銅管!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179169-2768858060.jpg)
最近~組別被選到要顧車!! 所以就來看看車子~
順便探索一下~歐系神車!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
2.5T的引擎!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179170-1097727709.jpg)
05年新車~~渦輪車!!!
油門催到底~約6500轉~不會有斷油的頓挫感~~只有卡在那順暢的運轉![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179170-2890216845.jpg)
引擎該開的把手藏在做大燈那邊!!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179171-3510338635.jpg)
電瓶是後置的~~
![](https://pic.pimg.tw/your391/1379179171-1659232375.jpg)
有點想引擎室拉桿?!!
![](https://pic.pimg.tw/your391/1379179172-1225371770.jpg)
S60~~全尺寸備胎~![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179172-3941683047.jpg)
引擎蓋的打開把守在左腳附近~~
電動椅不錯玩+有傳說中的袋鼠袋+椅子不錯坐耶~![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179173-3207945796.jpg)

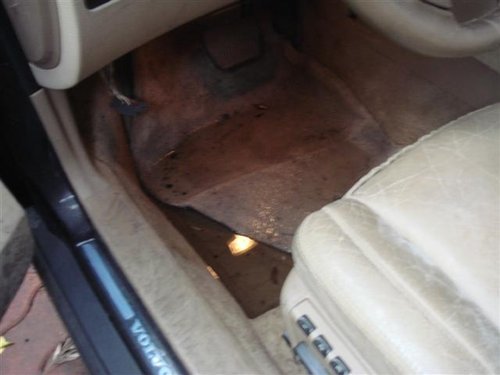

聽說~~因為天窗漏水!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179173-4290842104.jpg)
傳說中的掉漆~~![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179174-3303645207.jpg)
每一段亮一顆~~超讚!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179175-1045213304.jpg)
全部的方向都可以按~~好棒喔!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179175-3739933415.jpg)
沒聲音的FM~~![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179176-597235123.jpg)
高級音響??!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179176-4172599642.jpg)
神人到~
![](https://pic.pimg.tw/your391/1379179177-1178057584.jpg)
煞車抓漏流程圖!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179177-1871800506.jpg)
煞車有毒~~愛掛口罩!!
![](https://pic.pimg.tw/your391/1379179178-2989075633.jpg)
要塗油~~
![](https://pic.pimg.tw/your391/1379179179-2776130929.jpg)
水箱~~
![](https://pic.pimg.tw/your391/1379179180-1355024974.jpg)
56%~~~哈~~下次試試!!!
![](https://pic.pimg.tw/your391/1379179181-495880110.jpg)
嗯嗯!!!
![](https://pic.pimg.tw/your391/1379179181-4009413146.jpg)
沖洗!!!???!! 下次在試試!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179182-3250997191.jpg)
不過用自來水沖洗~~~感覺不是很給力的說!!!![](http://l.yimg.com/f/i/tw/blog/smiley/17.gif)
![](https://pic.pimg.tw/your391/1379179182-1308925294.jpg)
膠有分喔!!!
![](https://pic.pimg.tw/your391/1379179183-1562363256.jpg)
塘缸~~
![](https://pic.pimg.tw/your391/1379179183-4220566084.jpg)
我沒想過!!! 會有這麼多要點!!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179184-1336317472.jpg)
美國車很令人汗顏!!! 不過手冊~不錯耶!!![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179185-18114412.jpg)
![](https://pic.pimg.tw/your391/1379179185-4058693935.jpg)
![](https://pic.pimg.tw/your391/1379179186-212042188.jpg)
雖然有公差!!! 刮傷還是盡量避免!!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179186-1325181172.jpg)
清潔也很重要!!!
![](https://pic.pimg.tw/your391/1379179187-2964763851.jpg)
活塞環注意!!
![](https://pic.pimg.tw/your391/1379179187-4188268062.jpg)
汽門也是!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179188-949849205.jpg)
輪胎注意!!
![](https://pic.pimg.tw/your391/1379179189-2995717678.jpg)
配重問題~
![](https://pic.pimg.tw/your391/1379179189-12790088.jpg)
螺絲上鎖順續!!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179190-2055012349.jpg)
電瓶充電!!!
![](https://pic.pimg.tw/your391/1379179190-2025310861.jpg)
規格~~
![](https://pic.pimg.tw/your391/1379179192-2423838442.jpg)
測試的方法~~還有大概的數據~
![](https://pic.pimg.tw/your391/1379179193-2802790145.jpg)
感謝吉利青鳥!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179194-3168036509.jpg)
HONDA的保險絲何~~實在很很讓人難懂!!!![](http://l.yimg.com/f/i/tw/blog/smiley/40.gif)
![](https://pic.pimg.tw/your391/1379179195-1889951896.jpg)
這禮拜~~都是變速箱拆裝課程!!!! 變速箱下來~真的不容易!!!!所以做的力不從心!!!!![](http://l.yimg.com/f/i/tw/blog/smiley/17.gif)
根同學完工 仙草321後~就開始去別組看阿看!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
意外發現~~神主牌~~
![](https://pic.pimg.tw/your391/1379179195-1768555249.jpg)
還有調束角的!!!![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179196-2674298978.jpg)
以前有網友較我看~手動撥箱 裡面有這麼一隻,就是沒有限滑差速器!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179197-513616212.jpg)
後來改研究~如何讓老瑞獅~發動順暢~~~ 後來沒有了!!!
發現汽油管路有問題!!! 還有馬達沒有打油過來!!!!因為時間~隔日再戰![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179197-1059494977.jpg)
最近都在用可於的時間~慢慢的學點日文!!!!
因為目前喜歡看動漫~又喜歡車子~~所以學學看也不錯!!
自己多多加油啦!!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179198-126952113.jpg)
今天要拆 張曼玉??!!! 仙草321~![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179199-2775010633.jpg)
這是幻覺~
![](https://pic.pimg.tw/your391/1379179199-3598153040.jpg)
引擎弔架!!!
![](https://pic.pimg.tw/your391/1379179200-2395205739.jpg)
手動撥箱~~手拿!!! 大概二十公斤!!![](http://l.yimg.com/f/i/tw/blog/smiley/9.gif)
![](https://pic.pimg.tw/your391/1379179201-1137131296.jpg)
驅動軸!!!! 傳動軸正確的 是指....後驅車中間那隻傳動軸!!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179201-1041731062.jpg)
上裡弄證實皮帶很難搞的天王星~![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179202-2988871145.jpg)

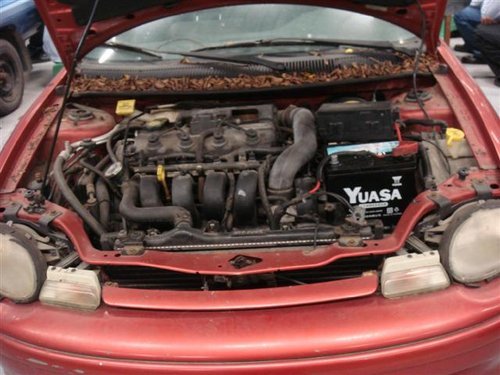

可萊斯勒 NEON~~![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179202-4192030343.jpg)
Allled Signal~~
![](https://pic.pimg.tw/your391/1379179203-961353737.jpg)
美國車~~還蠻特別的說!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179203-2722026626.jpg)
超低里程數新車!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179204-3906335807.jpg)
旗下品牌!!!
![](https://pic.pimg.tw/your391/1379179205-1113071961.jpg)
單凸兩公升~
![](https://pic.pimg.tw/your391/1379179205-1221170844.jpg)
離合器釋放軸承!!
![](https://pic.pimg.tw/your391/1379179206-2323033030.jpg)
飛輪~~
![](https://pic.pimg.tw/your391/1379179206-3644422810.jpg)
變色!!! 是因為~~拉高轉又半含離合器!!!![](http://l.yimg.com/f/i/tw/blog/smiley/16.gif)
![](https://pic.pimg.tw/your391/1379179207-532182216.jpg)
EXEDY~離合器!!
![](https://pic.pimg.tw/your391/1379179208-2590257056.jpg)
日本製!!!
![](https://pic.pimg.tw/your391/1379179209-3477587425.jpg)
畫好玩的!!!
![](https://pic.pimg.tw/your391/1379179209-2647832491.jpg)
架千分錶!!! 要固定在引擎本體喔~~還有火星塞要拔掉!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179210-356173237.jpg)
以前的車~~防傾桿都拉三腳架耶!!!!XDDDDD
![](https://pic.pimg.tw/your391/1379179210-1372058510.jpg)
離合器片測量~
![](https://pic.pimg.tw/your391/1379179211-3585126581.jpg)
也是千分錶!!! 不過沒有架設上去~
![](https://pic.pimg.tw/your391/1379179212-2535631565.jpg)
半含離合器造成!!!![](http://l.yimg.com/f/i/tw/blog/smiley/16.gif)
![](https://pic.pimg.tw/your391/1379179212-1933544393.jpg)
開手動撥~愛注意!!![](http://l.yimg.com/f/i/tw/blog/smiley/14.gif)
![](https://pic.pimg.tw/your391/1379179213-3179114534.jpg)
釋放軸承!!!
![](https://pic.pimg.tw/your391/1379179213-1905885214.jpg)
不好裝的小東西!!!
![](https://pic.pimg.tw/your391/1379179214-1435372986.jpg)
NSK 日本製的~~
![](https://pic.pimg.tw/your391/1379179214-257493479.jpg)
看一下~該怎麼裝呢?>!
![](https://pic.pimg.tw/your391/1379179215-137781554.jpg)
可以左右扳~
![](https://pic.pimg.tw/your391/1379179215-921407222.jpg)
還可以上下拉!!!
![](https://pic.pimg.tw/your391/1379179216-1161721110.jpg)
就這樣進去了!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179217-1850541935.jpg)
有個銷!!! 就掛在上面就是了!!!
![](https://pic.pimg.tw/your391/1379179218-3966038223.jpg)
掛上去~是這樣!!
![](https://pic.pimg.tw/your391/1379179218-473821928.jpg)
完工~作動正常!!
![](https://pic.pimg.tw/your391/1379179219-2524605852.jpg)

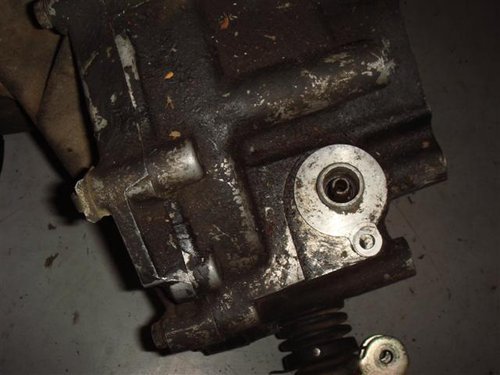

插碼表線的地方!!
![](https://pic.pimg.tw/your391/1379179220-4190120826.jpg)
排檔桿線~固定處!!!
![](https://pic.pimg.tw/your391/1379179220-2172435014.jpg)
好硬的傳動軸!!! 請勿直接敲擊!!! 一定要墊個東西再來!!!![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179221-3123604393.jpg)
-再來是忘記拍照!!! 我就大概敘述一下!!!
和尚頭+方向機拉杆~~測量需要用彈簧秤!!!
要查手冊~看各加規範!!! 如果輕輕一拉就動了~就NG啦!!!![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
所以我決定~找時間拆我的方向機拉杆檢查~~不行就要買原廠的方向機拉杆!!
(希望一次解決!!)
以上這樣!!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179162-2141916340.jpg)
這禮拜有拆傳動軸的課~~
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179162-2203308645.jpg)
不一樣的兩個~
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
車子上下跳動時,鋼珠+球座在滑槽內往復運動...以容納區種軸長度的改變!!
[差速器側為六株,外側為三叉]
---右邊~~ 叫 三叉型CV萬向接頭
車子上下跳動時,街頭傳動角度較小,滾子在外作的滑槽內往復移動,長度可改變!!
[差速器與外側皆為三叉]----大部份的前驅車都這種
-----還有一種叫 力士伯型....就內外都是六株的!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
球框保持在球的位置~~使傳動接觸點經常保持在夾角平行線上!!!
特點在 傳動角度達40度時,能使被動軸做等速運動!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/35.gif)
![](https://pic.pimg.tw/your391/1379179163-3184104038.jpg)
內外側~就有兩種~~一種是這個~一種是樓上那種6顆珠的!!!
不過內側是六株的~~拆下來是不可以分屍的!!!只有軸可以出來喔!!
![](http://l.yimg.com/f/i/tw/blog/smiley/5.gif)
老師是沒有說傳動軸的優缺啦!!!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179163-1628271574.jpg)
我覺得最主要的~就是等長傳動軸!!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
對了~提醒~有的有方向性~有的有C型扣~~要注意喔!!!
![](https://pic.pimg.tw/your391/1379179164-1808421858.jpg)
三株的~~裡面是一堆滾針軸承~~ 跟後驅車的傳動軸裡的十字頭一樣!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179165-3920161847.jpg)
C型扣~~~各家的都不一樣~不過大同小異!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/9.gif)
先打軸承內側~先敲一下!!! C型扣能轉動的話~~就比較好拆!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179165-1813678512.jpg)
十字軸的部份~~沒圖~~所以用文字敘述啦!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
要先拔掉C型扣~~拔之前先從軸承蓋的最外圈輕輕的敲擊~以利取出C型扣!!
一般外面維修的話~是用敲擊的!!! 老師不希望我們這樣作!!! 用特工或油壓床!!!
先從一邊逼入!!! 另一方要用一個直徑比軸承蓋稍大一點的套桶~壓的過程能有一定的空間!!!
約壓出...3~5MM左右~~使用固定鉗 夾住轉出~~~ 另一邊也是!!! 不過不能逼過頭!!!
過頭了~雖然一邊好出~另一邊~~就GG了(很難弄出來)~~~所以~~分多多次進行!!! 比較保險~
基本上求一次到位!!! 不要裝了不行又在那邊拆,費工又費時,請僅慎服用!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
新軸承上去就比較麻煩!!! 因為是滾針軸承~~自己要慢慢排!!~或許上點黃油~黏住會比較好弄
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
差不多是這樣!!! 有機會再拍照片吧~~
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
在來試看同學在裝變速箱!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179166-917135374.jpg)
研究中~~要裝夾軸~對對看~!!
![](https://pic.pimg.tw/your391/1379179166-856659454.jpg)
手動撥箱本體!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179168-985524612.jpg)
飛輪本體!!! 所以....改手排不是那麼簡單的!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/17.gif)
![](https://pic.pimg.tw/your391/1379179168-1041572134.jpg)
煙銅管!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179169-2768858060.jpg)
最近~組別被選到要顧車!! 所以就來看看車子~
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
2.5T的引擎!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179170-1097727709.jpg)
05年新車~~渦輪車!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/32.gif)
![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179170-2890216845.jpg)
引擎該開的把手藏在做大燈那邊!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179171-3510338635.jpg)
電瓶是後置的~~
![](https://pic.pimg.tw/your391/1379179171-1659232375.jpg)
有點想引擎室拉桿?!!
![](https://pic.pimg.tw/your391/1379179172-1225371770.jpg)
S60~~全尺寸備胎~
![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179172-3941683047.jpg)
引擎蓋的打開把守在左腳附近~~
電動椅不錯玩+有傳說中的袋鼠袋+椅子不錯坐耶~
![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179173-3207945796.jpg)
聽說~~因為天窗漏水!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179173-4290842104.jpg)
傳說中的掉漆~~
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179174-3303645207.jpg)
每一段亮一顆~~超讚!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179175-1045213304.jpg)
全部的方向都可以按~~好棒喔!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179175-3739933415.jpg)
沒聲音的FM~~
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179176-597235123.jpg)
高級音響??!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179176-4172599642.jpg)
神人到~
![](https://pic.pimg.tw/your391/1379179177-1178057584.jpg)
煞車抓漏流程圖!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179177-1871800506.jpg)
煞車有毒~~愛掛口罩!!
![](https://pic.pimg.tw/your391/1379179178-2989075633.jpg)
要塗油~~
![](https://pic.pimg.tw/your391/1379179179-2776130929.jpg)
水箱~~
![](https://pic.pimg.tw/your391/1379179180-1355024974.jpg)
56%~~~哈~~下次試試!!!
![](https://pic.pimg.tw/your391/1379179181-495880110.jpg)
嗯嗯!!!
![](https://pic.pimg.tw/your391/1379179181-4009413146.jpg)
沖洗!!!???!! 下次在試試!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179182-3250997191.jpg)
不過用自來水沖洗~~~感覺不是很給力的說!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/17.gif)
![](https://pic.pimg.tw/your391/1379179182-1308925294.jpg)
膠有分喔!!!
![](https://pic.pimg.tw/your391/1379179183-1562363256.jpg)
塘缸~~
![](https://pic.pimg.tw/your391/1379179183-4220566084.jpg)
我沒想過!!! 會有這麼多要點!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179184-1336317472.jpg)
美國車很令人汗顏!!! 不過手冊~不錯耶!!
![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179185-18114412.jpg)
![](https://pic.pimg.tw/your391/1379179185-4058693935.jpg)
![](https://pic.pimg.tw/your391/1379179186-212042188.jpg)
雖然有公差!!! 刮傷還是盡量避免!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179186-1325181172.jpg)
清潔也很重要!!!
![](https://pic.pimg.tw/your391/1379179187-2964763851.jpg)
活塞環注意!!
![](https://pic.pimg.tw/your391/1379179187-4188268062.jpg)
汽門也是!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179188-949849205.jpg)
輪胎注意!!
![](https://pic.pimg.tw/your391/1379179189-2995717678.jpg)
配重問題~
![](https://pic.pimg.tw/your391/1379179189-12790088.jpg)
螺絲上鎖順續!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179190-2055012349.jpg)
電瓶充電!!!
![](https://pic.pimg.tw/your391/1379179190-2025310861.jpg)
規格~~
![](https://pic.pimg.tw/your391/1379179192-2423838442.jpg)
測試的方法~~還有大概的數據~
![](https://pic.pimg.tw/your391/1379179193-2802790145.jpg)
感謝吉利青鳥!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179194-3168036509.jpg)
HONDA的保險絲何~~實在很很讓人難懂!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/40.gif)
![](https://pic.pimg.tw/your391/1379179195-1889951896.jpg)
這禮拜~~都是變速箱拆裝課程!!!! 變速箱下來~真的不容易!!!!所以做的力不從心!!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/17.gif)
根同學完工 仙草321後~就開始去別組看阿看!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
意外發現~~神主牌~~
![](https://pic.pimg.tw/your391/1379179195-1768555249.jpg)
還有調束角的!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/7.gif)
![](https://pic.pimg.tw/your391/1379179196-2674298978.jpg)
以前有網友較我看~手動撥箱 裡面有這麼一隻,就是沒有限滑差速器!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179197-513616212.jpg)
後來改研究~如何讓老瑞獅~發動順暢~~~ 後來沒有了!!!
發現汽油管路有問題!!! 還有馬達沒有打油過來!!!!因為時間~隔日再戰
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179197-1059494977.jpg)
最近都在用可於的時間~慢慢的學點日文!!!!
因為目前喜歡看動漫~又喜歡車子~~所以學學看也不錯!!
![](http://l.yimg.com/f/i/tw/blog/smiley/9.gif)
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179198-126952113.jpg)
今天要拆 張曼玉??!!! 仙草321~
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179199-2775010633.jpg)
這是幻覺~
![](https://pic.pimg.tw/your391/1379179199-3598153040.jpg)
引擎弔架!!!
![](https://pic.pimg.tw/your391/1379179200-2395205739.jpg)
手動撥箱~~手拿!!! 大概二十公斤!!
![](http://l.yimg.com/f/i/tw/blog/smiley/9.gif)
![](https://pic.pimg.tw/your391/1379179201-1137131296.jpg)
驅動軸!!!! 傳動軸正確的 是指....後驅車中間那隻傳動軸!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179201-1041731062.jpg)
上裡弄證實皮帶很難搞的天王星~
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179202-2988871145.jpg)
可萊斯勒 NEON~~
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179202-4192030343.jpg)
Allled Signal~~
![](https://pic.pimg.tw/your391/1379179203-961353737.jpg)
美國車~~還蠻特別的說!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179203-2722026626.jpg)
超低里程數新車!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179204-3906335807.jpg)
旗下品牌!!!
![](https://pic.pimg.tw/your391/1379179205-1113071961.jpg)
單凸兩公升~
![](https://pic.pimg.tw/your391/1379179205-1221170844.jpg)
離合器釋放軸承!!
![](https://pic.pimg.tw/your391/1379179206-2323033030.jpg)
飛輪~~
![](https://pic.pimg.tw/your391/1379179206-3644422810.jpg)
變色!!! 是因為~~拉高轉又半含離合器!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/16.gif)
![](https://pic.pimg.tw/your391/1379179207-532182216.jpg)
EXEDY~離合器!!
![](https://pic.pimg.tw/your391/1379179208-2590257056.jpg)
日本製!!!
![](https://pic.pimg.tw/your391/1379179209-3477587425.jpg)
畫好玩的!!!
![](https://pic.pimg.tw/your391/1379179209-2647832491.jpg)
架千分錶!!! 要固定在引擎本體喔~~還有火星塞要拔掉!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179210-356173237.jpg)
以前的車~~防傾桿都拉三腳架耶!!!!XDDDDD
![](https://pic.pimg.tw/your391/1379179210-1372058510.jpg)
離合器片測量~
![](https://pic.pimg.tw/your391/1379179211-3585126581.jpg)
也是千分錶!!! 不過沒有架設上去~
![](https://pic.pimg.tw/your391/1379179212-2535631565.jpg)
半含離合器造成!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/16.gif)
![](https://pic.pimg.tw/your391/1379179212-1933544393.jpg)
開手動撥~愛注意!!
![](http://l.yimg.com/f/i/tw/blog/smiley/14.gif)
![](https://pic.pimg.tw/your391/1379179213-3179114534.jpg)
釋放軸承!!!
![](https://pic.pimg.tw/your391/1379179213-1905885214.jpg)
不好裝的小東西!!!
![](https://pic.pimg.tw/your391/1379179214-1435372986.jpg)
NSK 日本製的~~
![](https://pic.pimg.tw/your391/1379179214-257493479.jpg)
看一下~該怎麼裝呢?>!
![](https://pic.pimg.tw/your391/1379179215-137781554.jpg)
可以左右扳~
![](https://pic.pimg.tw/your391/1379179215-921407222.jpg)
還可以上下拉!!!
![](https://pic.pimg.tw/your391/1379179216-1161721110.jpg)
就這樣進去了!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
![](https://pic.pimg.tw/your391/1379179217-1850541935.jpg)
有個銷!!! 就掛在上面就是了!!!
![](https://pic.pimg.tw/your391/1379179218-3966038223.jpg)
掛上去~是這樣!!
![](https://pic.pimg.tw/your391/1379179218-473821928.jpg)
完工~作動正常!!
![](https://pic.pimg.tw/your391/1379179219-2524605852.jpg)
插碼表線的地方!!
![](https://pic.pimg.tw/your391/1379179220-4190120826.jpg)
排檔桿線~固定處!!!
![](https://pic.pimg.tw/your391/1379179220-2172435014.jpg)
好硬的傳動軸!!! 請勿直接敲擊!!! 一定要墊個東西再來!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
![](https://pic.pimg.tw/your391/1379179221-3123604393.jpg)
-再來是忘記拍照!!! 我就大概敘述一下!!!
和尚頭+方向機拉杆~~測量需要用彈簧秤!!!
要查手冊~看各加規範!!! 如果輕輕一拉就動了~就NG啦!!!
![](http://l.yimg.com/f/i/tw/blog/smiley/18.gif)
所以我決定~找時間拆我的方向機拉杆檢查~~不行就要買原廠的方向機拉杆!!
![](http://l.yimg.com/f/i/tw/blog/smiley/4.gif)
以上這樣!!!!
全站熱搜
