PEKO油宅充...

其實....我本來也沒有打算改!!

後來看看.....也不算貴,買來試試吧!!

又愛又恨....XDDDD

真的下手了!!!!

看看舊的~各有所好!!!

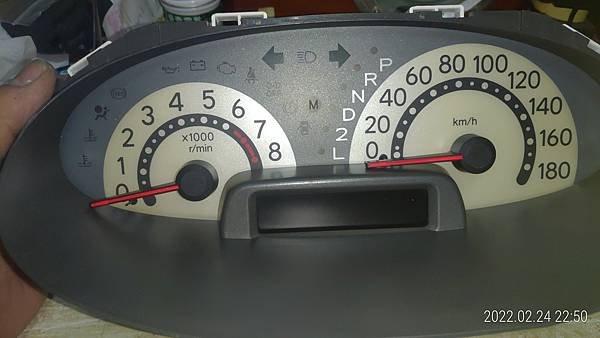

看看日本的......

看起來不錯!!

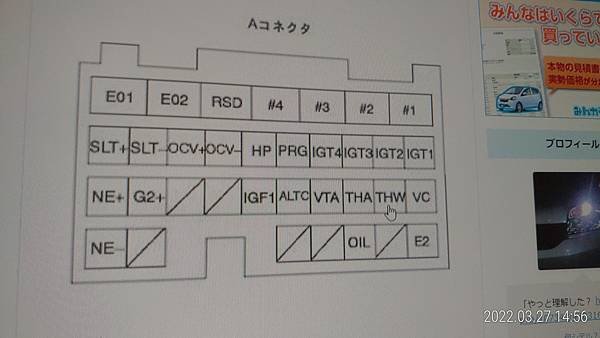

線路圖....前後共買了3本......

版本多到可怕.......

地獄.....

起手式!!!! 先換指針~

不夠長...

拆卸失敗~

內徑~深度量!!

免強.....

這個就不行了!!!

不過質感....有上升那麼一點點!!

突然想起!!!!! 我還一個儀表!!!

拔它的來用!!!

肯定夠長了!!!

底座太長~需要修改!!

不過質感更好!!

長過頭!!!

目測....

修剪!!

測量指針外徑!!

膠合!!

分解~查看!!!

背反居然是紙做的!!!

無法擴孔安裝LED電路板'ˋ讓指針發光!!!

電路板~

NEC晶片耶!!!

TDK鳴聲器!!

測量~

修剪尖端~~塗黑!!

完成~

插座分組!!

指針擴孔~

1MM~~0.9MM的才剛好!!  1MM的會太鬆!!!

高度剪裁完成!!

公母連接器來了!!!

預定計畫!!!

接線!!!

飛線!!!

很恐怖....XDDDDD

配完線,先檢查就得是否能˙運作!!!

儀表板座需要空一個孔洞,安裝開關!!

完成~

原廠線路接頭!!

假組裝!!

因為非專用,底座厚度不夠,間隙會比較大!!

比較!!!

亮起來~真香!!

初試~居然有ABS!!! 雖然還缺失很多功能!!!

隔日在研究下~

頭痛到不行!!! 但車子還健在!!!

似乎有不明的脈衝!!!!!約10秒一次!!

繼續研究檔位的部分~

笑死!!衝突直接都熄滅~

因為時間關係,只能擇日再戰!!!

這種便利的連接線,錫不夠多,加熱至溶點,熱縮套也會燒焦破損!!

先行總結......

買錯儀表板了!!! 在買個,從新對線色,在測試!!!

會這樣推估,該儀表多了一些功能與顯示,

可能是這樣才造成一些問題!!

電線的連接上發生很多問題!!

目前連接上有問題的!!

水溫: 日規線路*2 台規線路*1

遠光燈: 日規線路*2 台規線路*1

油表: 日規線路*1 台規線路*2

檔位顯示: 此儀表多了自手排功能 ,日規線路*4 台規線路*0

指針: 需要校正+接著

.....於是我再買一個普通版的!!!

等到貨,抱著期待又害怕的心...XDDDDD

----之後有進度在更新吧!!!

2022-04-17

新來的儀表!!!

比較~

隱隱約約~~看到循跡套餐!!

其他燈號~

內圈銀~外圈白~

線色又有些不一樣!!!!

準備~

這熱縮套.....

上線在測試!!!

氣囊燈亮起!!!確定不是水溫

遠光燈恢復~

繼續測試~

拆開看看~~

vsc trc~

其他燈號~

NEC~

TDK

透光!!!

氣囊....我沒接線!!

我判定是儀表的自我檢查而亮起!!

使用密技!!!眼不見為淨!!!貼起來~

轉速校正

時速效正

完成

檢查~

完工~

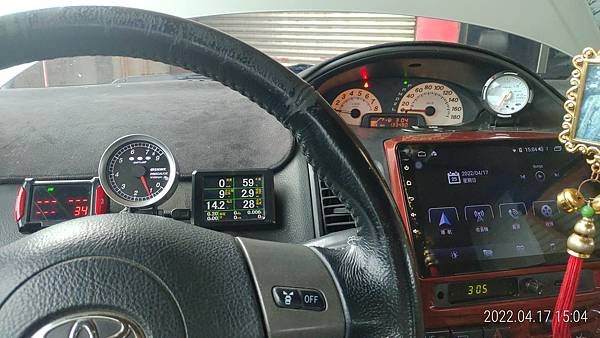

開燈~~

新舊合照!!!

線接得很亂!!XDDDDD

舊儀表的里程~

未開燈~~

開燈~~

就這樣~~

目前就水溫~無法解決...因為有水溫表,就無所謂了!!!

氣囊燈~應該是是自檢而亮起的~

轉速與時速~因為指針比較重!!力矩的關係....

以時速表為例:一開始速度很慢,過半後直接加倍!!

轉速大概多300轉左右~時速大約多10公里ˋ左右

大概就這樣.......吧!!

2022-05-13

0502加油~

0513見底~

閃燈~

油箱的殘油量!!

跑了345公里~

歸零~

總里程~

加滿~

------

2023-02-05

數位油表的速度~

以上!!
