PEKO油宅充...

前陣子幫忙將不會響的重低音拆下來......最近突然想到....也想試試....

第一件事.....懶人包!!! 對插線組~~配線不要!!

火燒與電烙的差別....

保險絲盒的使用~

線路檢測....要通+配線正確~

發現不明電阻....

不懂為何要將續號線連接電阻*1.5.....

砍掉重連....

完成~~~一鍵安裝.....XD

本體~

R32337  MH-6988

發見...跟這台超像的!!!  Pioneer  TS-WX11A

就是缺這一味!!!而不是要那種被震到很不舒服的

10安培保險絲...需要採購了!!!

不知道功用為何....

消費電流 7A~

通電正常!!!

微弱的聲音...

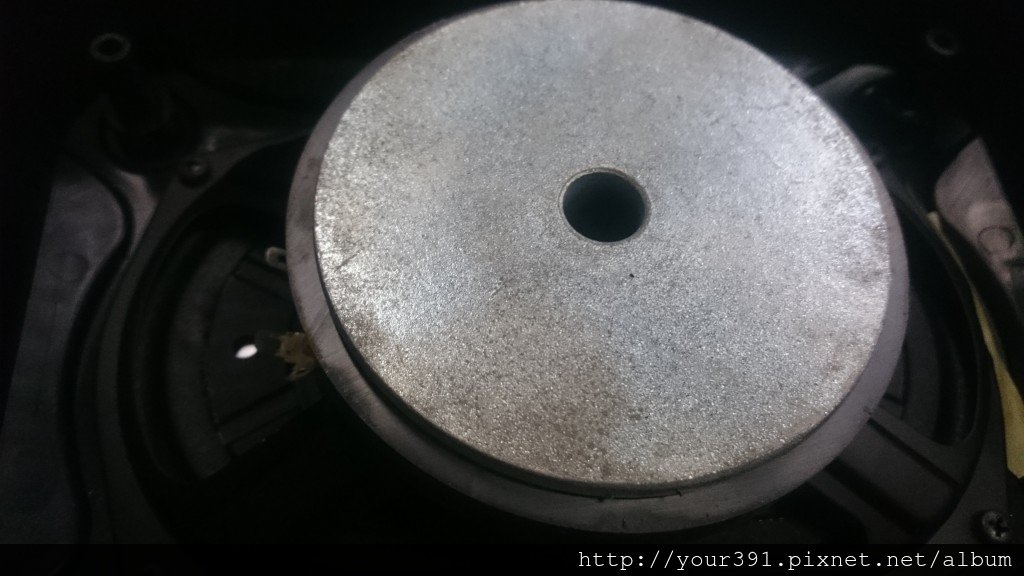

拆開後.....四處看看

喔喔!!!看到病灶了~

凸頂喔~

繼續看看~

SL-BOX01

電路板背面....原本以為是空無衣物....XDDDD

35v 4700uf交換

流湯多年了~

還好電路板完好!!

需要清潔~

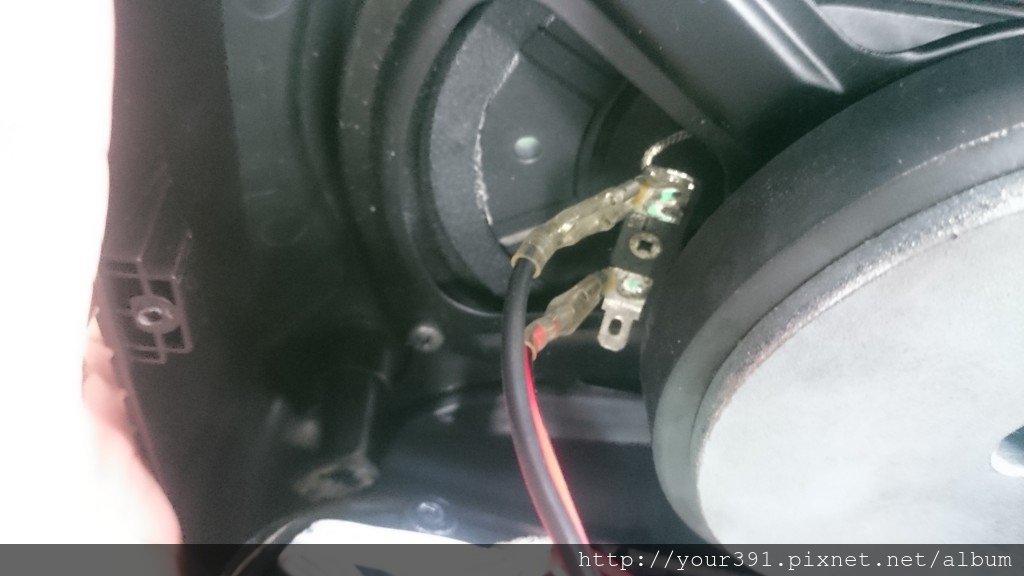

還要剪線~麻煩~~直接焊在背面!!!

看著這寬大的道路......想起一些文章...有些功用~

穩定阿~散熱阿~什麼的!!! 要有點厚度這樣~

ST TDA7575B

High output power capability 2x28 W/4 歐姆 @14.4 V, 1 kHz, 10 % THD
■ Max. output power 2x75 W/2 歐姆,1x150 W/1 歐姆

就這樣橫躺~~

沒有固定~是一大缺點~~震太大力會有個小小的敲擊聲XDDDD  改天在拆開黏一下!!

再來是測試!!! 測試完後....就要回給車主了!!! 有吸收到一點經驗值~~XDDDD

以上....

或許知道為什麼要在音源線套上電阻了!!! 如果開大聲一點的話~低音會被放大的太大聲~造成破音!!!

所以....音響主機音量都開很大聲的話....重低音只要調一點音量就好了~~自然會放大很多!!!

響應頻率~~就看想聽哪個~~一般是50~80赫茲內....他是低音喇叭!!!所以太高就失去他的意義...

---關於上面提到的音量調整...因為音源訊號是從音響主機的"後級"輸出擷取的(經過功率IC放大後)....所提供的訊號本身就比較強烈!!

正常來說,或理想來說~因該接 "前級"輸出的訊號源~比較理想....(這是未經過功率IC放大前),所以音量調整上會比較有彈性!!

然後電阻的部分....就是要讓後級輸出的使用者,也能像前級書出的使用者一樣,有彈性的使用.....雖然只是我的猜想與假設...

大概是這樣~~

測試個幾天後~~~多這一味!!真不錯~~不管是車上還是工作場合...結束後...心裡有點空虛阿...

機子整體沒問題~~打一些小問題修正一下~~ 電容器會在機殼與喇叭之間~~一同搖擺產生碰撞聲~

為了能用久久~~顆顆皆上螺絲膠!!不然鎖太緊~又怕鎖壞...XDDD
