VIOS 換音響主機...－PEKO油宅充...

一樣!!! 無聊の日常今天來了讓我很性奮的東西!!準備直上中~~

這是新式的天線接頭!!!

藍色的小電線~~原本我以為要搭鐵~~XDDDD

還好有問賣家~~不然主機怎麼燒掉的都不知道!!

線路觀察~...畫錯了!! 2跟6~~要對掉!!

很肯定要接!!! 因為朋友的都有接~~

FM~好像有變比較好的感覺~~

AM終於能收聽了!!!

原廠機!!! 就是要兩顆可以轉的~才方便!!!

料號: PZ366-60003 123000-40900101 泰製富士通天~

後面的主機殼已經不是標準2DIN了~~

有內建風扇喔!!!

左邊是舊式的音響插座~~再來是 CD換片箱~再來是新式音響插頭~再來是天線~

左邊只有通風小洞洞~~

前置 AUX孔 + USB + 麥克風~~

因為我後面有裝風扇~~所以拿泡棉把這兩個堵住防灰塵~

一開機~FM~~就是這種漂亮的字體!! 我喜歡~

FM有兩組~每組可以記憶六個電台~~還有一組AM~

音量極限為63~~他會顯示MAX~~

功能選單~
ILL Color ....小燈的顏色!!! 綠色或橙色~

Sound Setting .....可調低音 ~高音 ~聲音前後 ~聲音左右 ~EQ(有四種)

Blurtooth .....藍芽~~因為看不懂~就沒研究了~

EQ~~----FLAT → COMPACT → SEDAN → SUV

低音~ 頻率: 80Hz +- 10dB

高音~ 頻率: 10kHz +- 10dB

只能正常顯示英文與數字~

資料夾與清單的功能~很容易上手!!!

可以顯示較多的歌曲資訊~

試試看與手機連線!!!

是金ㄟ!!!!

Initialize----初始化
BT Pairing---藍芽配對
List Phone-----登列手機
List Audio----登列音訊裝置

Set Passkey-----設定密碼
BT Power ----藍芽電源開啟/關閉
DISP Setting -------顯示設定開啟/關閉

可以設定新密碼~~

連線配對要密碼喔~~

搜尋中~

完成會再跳回設定畫面~

在選取一次~藍芽配對....會出現中斷所有連接的藍芽裝置~

這是登列手機~~ 有配對過的~可以在這找到喔!!

List Audio.......登列音訊裝置~這選單有沒有特別研究~所以我也不會用~

Delete------刪除
Connect------連接
Disconnect----中斷連接

How to Connect---------如何連接

初始化選單~~我也沒有特別去看~~所以也只是試拍拍~

All initialize-------全部初始化
HF Sound Setting----高頻聲音設定
Car device info------汽車裝置資訊

所有裝置------進去就這樣~~

Transfer History----傳送記錄
Phonebook-----電話簿
HF Sound Setting----高頻聲音設定

HF聲音設定........----進去~裡面是這樣~

Ringtone Volume-------鈴聲音量
Ringtone------鈴聲
Call Volume--------通話音量

小燈顏色設定~~~只有兩色!!有點可惜~~

Greenish White-----綠白
Amber-----琥珀色

常見的顏色~~

琥珀色~~我發現~也不錯看耶!!!

真的可以播打喔~

這台只能鎖三顆螺絲~

開始裝機~~~確認有無干涉!!

看起來都OK!!!

上機測試~~

藍芽也可以播歌!!! 不過會有點小聲!!!

聲音沒什麼可以調整~不過還不錯!!! 而且功能齊全!!

完工測試與摸索~~

登記里程數 102583~

雖然旋鈕銀色的以點奇怪~~不過整體來說!! 是個好主機~

最近覺得~功率不太夠!! 決定想更換OP~所以支解他~

小小的散熱片!!

還好我有外掛一顆小風扇!! SEPA MF40J-12L 0.04A

好艱難的任務阿!!BY粗魯的雙手~

面板!!! 危險排線注意!!

功放晶片~旁邊插了一顆 ELNA 2200容量的

光碟機~

光碟機排線~~好像很多光碟機~都是用這牌的說!! SUMITOMO-Y

主機內部~

FM模組~ DIF-25U TF -45910700

電源側~

TB2912HQ(找不到TB2910HQ的) 電源管理~

MOS amplifier for 4 BTL channels, mute,

Command-controlled standby mode,

Maximum power: 41 W x 4 ch,

RL = 2 Ω operation guaranteed

I2C-bus-controled self-diagnosis

BTL4 チャネルMOS アンプ、コマンド制御スタンバイ、

ミュート機能、MAX パワー45 W x 4ch、

I2C バス制御自己診断機能、RL = 2 Ω動作

推奨VCC 13.2 V RL = 4 Ω 23 W x 4

TB2956HQ 後級輸出~

MOS amplifier for 4 BTL channels,

standby switch, mute, clipping detector

Maximum power: 45 W x 4 ch

BTL4 チャネルMOS アンプ、スタンバイSW 付、

ミュート機能、MAX パワー49 W x 4ch、

クリップ検出機能、RL = 2 Ω動作

推奨VCC 13.2 V RL = 4 Ω 23 W x 4

藍芽接收器~

藍芽模組~

還有一個富士通天的晶片~

121926-0380

6155 1MA133

21014 D70F3482

機板背面~

SST 39VF1602C

M56V1616JP-10 OKI

D63901CGJ(A) 504

-----------------------------------------------------------------------------------------------------------

與格友討論+網路爬文~~~>看起來雙OP橋接輸出功率@@,看來這主機是動不得的!!!

集成IC電路解焊需要長衝程吸錫器+吸錫線+快狠準的銲工0.0

~~~對岸耙文.....

12v 電壓下的BTL汽車功放輸出功率都差不多，

實際不失真功率在4歐下估計不會超過20w，

包括很多人推崇的TDA7850,那個TDA7850只是可以接2 歐負載而已，

而且東芝的TB29XX與TDA78XX後級都是MOS管，

我覺得功率相近的功放塊替換，心裡作用大於實際效果

想換主機吧!!! 可是原廠的又不錯用~XDDDD 就繼續做夢吧!

以上!!

PS: RND---隨機播放~~~~RPT---重複播放~~~~~

-----2006_02_05~更新

PZ071-00A39 123000-5950B101 富士通天泰國製 2.3A CCAE15LP3240T4 R31753

Manufactured for TOYOTA by FUJITSU TEN LIMITED ....這台有單一資料夾 255首歌的限制....不喜歡!!

RMS...12W!!!!

ESMT M12L16161A ....SDRAM....好像是給銀幕用的

TB2910HQ 在主機旁邊的~

POUT (2) = 23 W (typ.)(VCC = 13.2 V, f = 1 kHz, THD = 10%, RL = 4 Ω)

TB2959HQ 有大散熱片的~

最大出力47 W BTL × 4ch 低周波電力増幅用IC

VCC= 13.2 V, f = 1 kHz, RL= 4┑, GV= 26 dB, Ta = 25°C___23W

NCC KMQ 16V 2200UF 電容器

NXP TEF6635HW/05/S1 調幅晶片

看一下主機內部~~越來越精簡~~以前聽說....越精簡~聲音越乾淨~~

對岸也有同機板的主機分享~~就有機板的細照了!!!XDDD

PS: 國內主機內的那兩顆電容器,都是NCC

---http://bbs.mydigit.cn/read.php?tid=1204022

可以聽聽看~ 富士通天 PZ071-00A39 + 先鋒 TS-F1720 + TS-F1700

富士通天 PZ071-00A39 + 先鋒 TS-F1720 + TS-F1700

放置多年的電容器~~ FOR AUDIO ELNA 35V 4700UF

晶片組成迴路...使用3900UF~~~~~~~~

焊接...我真的不太會...

糟糕的亂弄~雖然發現悍油原來是這麼好用!!

都不能像別人都焊的漂漂亮亮....

很緊的卡準~

我猜是.....藍芽接收模組!!!

拍照帶過~~沒研究!!

面板!!! 這種大亮面的....不是很愛!!!

拆開ing~~~

後面的散熱片~

拆掉之後~

旁邊的~

光碟機~

對岸的馬達~

真的是那麼...薄薄的潤滑油!!

機板~~

真的沒什麼東西...

大致上都高數位化....XDDDD

唯一的電感!!!! + RSDT27NS

模擬圖~

我還在想....該怎麼裝.... 原裝 NCC KMQ 16V 2200UF*2

MXIC MX25L3235E 不知道幹什麼的記憶體.....

其他晶片.... LC78614....雖然不知道是做什麼....上面再掛個PIONEER~~應是很相配!!XDDDD

後級輸出!!!!

電源管理!!!

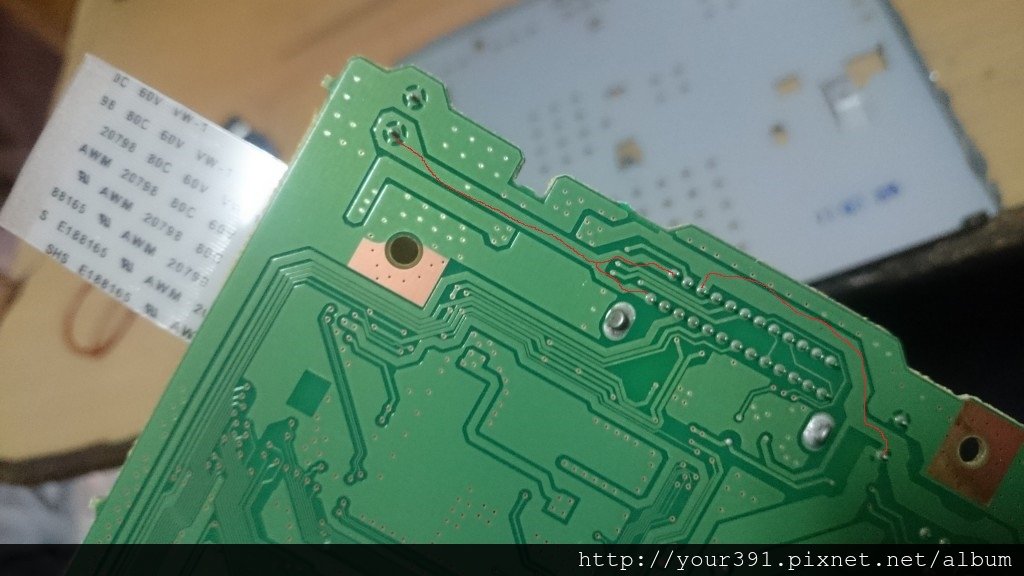

電路板背面~~

這樣跑~~~

太複雜~~我也不會!!!

只要還能正常發出聲音~~就不怕了!!!

已拆下!!! 就算給我吸錫器....我也是失敗!!

洞太小!!!

有黏上就好~

就這樣~~

繼續五根大法~

就這樣~~~ 聽說這樣會有天線效應~~~我是無所謂啦!!!XDDDDD

粘好~~裝起來!!!

組好~~

還活著!!! 就可以測試了~

這次音量有固定在38(一開始在34) EQ_ BASS_ TREBLE_ 均無調整~~ 歌曲也幾乎都有放完~

富士通天 PZ071-00A39 + 松下 EAS17PX19A + EAS16PX735A

電源管理~!!超燙的!!! 果然在旁邊...好孤單!!

以上~~~機子還活著!!! 開心~~有好心的FB友之友提醒!!! 電容_容值太大....功率IC遇到峰值擊穿可能,注意注意!!小心小心....

電容器的部分.....電壓過大....可能會造成低音漏電幾毫秒....自己聽起來是這樣!!! 低音似乎慢了一點點~

---------車輛行駛時....會覺得音量比較小~~須開將音量40以上~~令人開始擔心功率IC的存亡了!!

天線效應~~不知道耶~~只有原地車上測試~~~所以也不知道有什麼影響!!!FM也沒有特別去試~~

聲音就~~見仁見智~~~喜好不一樣~~聽點不一樣~~就是不一樣!!!XDDDD

在網路參考了很多文獻~~~

以前的格友~

http://blog.xuite.net/sumike/legend9735/177521454-Honda+Legend+%E6%B1%BD%E8%BB%8A%E9%9F%B3%E9%9F%BF%E4%B8%BB%E6%A9%9F%E6%9B%B4%E6%8F%9B%E5%A4%A7%E9%9B%BB%E5%AE%B9#message_header

這個網址....被掃毒軟體偵測到危害....所以請增著是否~複製鍵入
http://s90304a123.pixnet.net/blog/post/35654857-%E6%93%B4%E5%A4%A7%E6%A9%9F%E9%9F%B3%E9%9F%BF%E9%9B%BB%E8%B7%AF%E4%B8%AD%E9%9B%BB%E5%AE%B9%E5%99%A8%E5%92%8C%E8%81%B2%E9%9F%B3%E7%9A%84%E9%97%9C%E4%BF%82

這個電容的用途是提供POWER AMP IC 瞬間所需要的電流，所以這個電容要選用在低頻高漣波電流的規格
http://www.diyrealaudio.com/diy_area.htm

擴大機換電容~

http://bbs.audiohall.net/viewtopic.php?t=9911

前面談到的散逸因數DF-損失角tanδ、漏電流、ESR-串聯等效電阻…等，其值都是愈低愈好，但現在要提的漣波電流ripple current卻是愈高愈好。特別是現在都特別講究後級擴大機要有大電流輸出，電源平滑濾波電容器的漣波電流Irac(或Iac)就顯得格外突出。

http://www.ac-dc.com.tw/dpage04.htm
