PEKO油宅充...

唉呀!!!才更新完~~跑個18公里...就NG了!!! 真是出師不利呀!!

PS: 不知道為什麼YAHOO的影片內嵌不能用了!! 要看的影片~要自己點連結喔!

里程數60187


清單!!! 剛好有些問題就一次解決吧!!

燈泡系的~~都是以前整流器問題~~燒掉的

啟動系的~~開關時好時壞~~啟動桿螺栓斷在裡面,無法固定....馬達有圖!!

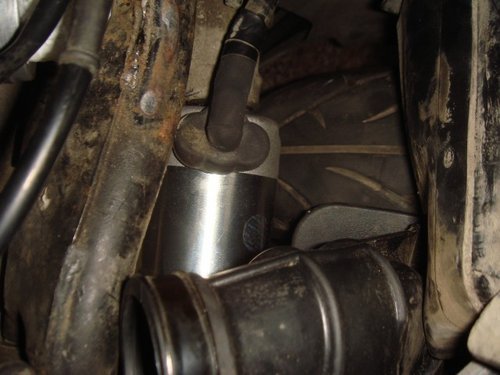

空氣管~也有圖!!! 順便把阻風門換回原本的!!!電阻 .005_____副廠的.023

想說都待料了!!! 不如傳動也拆開檢查看看吧!!!

感覺~沒花個一萬塊~是不可能交車的!!

不知道我這樣夠不夠黑??!!! 想開間黑店說~



有機會的下次更換!!!



拆掉馬達!! 塞個廚房紙巾~


發現~~碳刷也快了!!! 還好有拆!!! 一樣為士林電機出品!!

用兩支起子~壓著銅線~插進旁邊小動~可以暫時固定住碳刷喔!!


組裝回去就難了!!! 需要克服磁鐵磁力!!


只有讚可以說!!!!


這應該不用修了吧!!! 而且也不好弄!!



原本應該有接什麼!! 只是沒有管子可以接了!!

不過這樣鎖螺絲~是不太好!!! 還是換個三通吧!!


碼表燈泡~~也燒掉好久了!!! 就順便處理吧!!! KU 12V 1.7W


小燈燈泡~也順便!!!


極性.....等快完工的時候在試吧!!



後面碗工比較難固定!!! 不過還是拆起來了!!! 檢查~~


齒輪箱的聲音~所以要換軸承~


ANTORY  JAPAN 離合器蹄片~


開閉盤M92~


稍微吃溝~



碗工還可以!! 洞洞就忽略吧!!!


前驅動盤 H6T的~ 也是有一堆不明洞洞!!



稍微磨損!!! 還是換掉好了~


風葉盤~也是稍微吃溝~~驅動盤也是!!


傳動蓋的螺絲剩3支...總共需7支!! 傳動蓋墊片,雖然傳動蓋有一堆洞,不過還是換掉吧!!

他原本還有一個後煞車線夾+固定螺絲~都沒有了....所以補上!!



原廠皮帶!! M92~~便當排!!


稍微龜裂!! 就換掉吧!!! 都拆到這了~



CASE H6H-2~~


最靠近鏡頭的 滾針狀軸承....NTN 日本製的說~

開幣盤軸承有些鏽色,也有點不順.....下次換總成是對的!!!



沿用的~先清潔完...放置!!!


心血來潮!! 調氣門間隙吧!!! 一定要對到正時喔~


進氣.004~~排氣.005  果然在車上...好難調阿!!



手感不太好抓!! 就先這樣囉~ 搖臂蓋上 11 N.m~如果會漏油~到時候在上墊片膠啦~


開幣盤的其中一個軸承!!! 20X29X18PX   有爬文爬到~另一邊型號 6902


離合器蹄片是GY6的!!!! 剛剛才注意到!!


打滿油!!!


開閉盤軸承有聲音!!!


塗了一堆黃油後~~(忘記轉輪子~可以轉比較快!! 不用那麼辛苦!!)


123

零件號碼: 22121-KKD7-900

名稱: 配重滾子 14gr

參考機種: SD25KE  SA06195B  豪邁奔騰G3  125


除了重量~覺得外徑應該差不多~


放進去!!!



薄薄的黃油~


-----就先這樣!! 等星期一  材料來~在更新吧!!


零件號碼: 31200-M92-AM

名稱: 啟動馬達(無導線)

車種:


感覺跟GY6的根本一樣!!!


零件號碼: 35160-M9Q-000

名稱: 啟動開關(CE26B)

車種: H125A-1


跟常見的一樣~


插上~


馬達也裝好了!!!


新啟動馬達的聲音~~


結果發不動!!! 怎麼會這樣?! 那天量了開關+啟動繼電器...又量了一次!!沒問題~


就是忘記量導線電阻+電瓶電壓~ 對無法發動的車~一定要先量電壓呀!!


電源...式啟動的根本呀!!!!

10.47V~~加上他會露液~~就換掉吧!!


零件號碼: 1B01M9201

名稱: 皮帶750X19.5X28(日本阪東原裝進口)

車種: HB12V1   悍將ATTILA 125 豪華


便當!!!!!!!!!



裝上去!!! 又想到億董了!! 感謝傳授裝皮帶的方法!!


上碗公~~



零件號碼: 11395-H6H

名稱: 左曲軸箱蓋墊片

車種:

PS:因為新的已經裝上去了!!! 所以拍舊的....XDDDD 大致上長這樣~橡膠的!!


用廢棄電瓶發動吧~~


觀看傳動~~應該OK!!! 只是引擎吵了點~

PS: 怠速太低~後面有調整好了!! 還有開幣盤軸承扒了很多油~好像沒用耶!!


大燈的電壓!!! 交流11.7 再怠速~~ 高轉速為 12.6~~~不過都是無掛任何燈具的狀態!!


今天有些零件不合~只好又一個段落!!! 待料囉~



零件號碼:

名稱: 啟動桿

車種: 陶瓷迪爵 M92 F1 戰將


裝好了~



零件號碼: GTX7A-BS

名稱: GS電池 密閉式MF


車種:....很多~自己看


插入!!!感覺比湯淺做得還好~


原來那個金屬是沒有蓋過去的!!


就蓋過極板一點點!!


準備入厝!!



有充電~電流!!! 那就是原本電瓶的問題啦!!!


原來只有350CC呀~ 罐子洗好留著!!


千辛萬苦~終於有了!!! 這種燈泡超難取得!!



都會亮~感動!!!



車牌燈也來了!!!


完工!!! 除了傳動蓋的螺絲未補上(補上也不會貼圖了)~大致上是車後都OK啦!!!



在來又是比較時間!!! GY6 與 M92~~


風葉盤比較!!!  左 GY6 __ 右 M92 有點加大


不過變薄了!!!


為了配合~順時針的腳踏啟動機構~



楓葉盤本身也有溝槽~~


前驅動盤的軸~ 左 GY6 __ 右 M92  所以皮帶寬度不一樣!!!


前驅動盤    左 GY6 __ 右 M92 有加大!!


寬度也有~


普立珠~到是一樣的!!



壓版 左 GY6 __ 右 M92 有加大!!


碗公~ 左 GY6 __ 右 M92


感覺差不多!!!


除了車工~~~不然很相近!!



後離合器總成~~ 左 M92 __ 右   GY6....蹄片大家都寫GY6~~所以沒問題!!


開幣盤外徑差不多 左 M92 __ 右   GY6


想說都有了~除了GY6的皮帶找不到~就合合看吧!!!

GY6的前驅動盤~無法使用!!! 以就是說 M92~ 曲軸有加粗!!



GY6開幣盤 裝M92皮帶!!


夾著~M92皮帶好像太瘦了!!!



GY6開閉盤...皮帶過長~~所以不行!! 附影片~



M92開閉盤...跟GY6比較~正常多了!!~附影片~



比較完後~只剩下普立珠+碗公+後離合器蹄片...可以用GY6的~ 大彈簧,可能也多少差一點吧~



零件6640元-----汽油248元----工具800元______上次的!! 這次新增零件2340元

試車心得.....恩!!這次花了8980元的材料費~

希望可以好好的騎個2~3年~不要再出一些奇怪的問題了!!

也沒什麼好說的!!

 引擎~ 怠速會有點不穩!!(像是瞬間停頓 零點幾秒,沒有因這樣而熄火)

傳動~開閉盤很吵!!!哈哈~再來就14克的普立朱~好像是重了點!!!

燈系~沒什麼問題!!! 換了不少~

騎乘的話...怠速震動感偏大~起步有點力(車頭微上揚)~上到40~60會有一種無力感

不過開始 駛動後~引擎的震動+噪音~~小了很多!!! 沒有熱血的感覺!!

過60~會有點力量出來~極速大概在80左右~~沒什麼直線可以拖尾速看看~

龍頭過輕...感覺有點浮浮~轉彎感覺前輪會滑出去~龍頭中速放手會左右擺動!!

----感覺前輪雖然還有厚度!!!應該找小朋友~然後把他換掉試試看!!!

不然解決軸承+避震器的問題~又不會偏估邊~實在是沒道理會這樣阿!!

在來是立中柱空催~震動頗大的~油門一敗至高轉速時會有一些黑煙排出!!

有種限制轉速的感覺!!! 很類似到達一個極限~會有一種噸噸噸的感覺~整體震動很大!!

差不多是這樣!!! 爸爸都慢慢騎~我是了那麼多~好像也沒用!!!

以上這樣!!感謝觀賞~
