ABS~~曾經想過!!! 也有在路上體會過幾次~~煞車踩死....一路滑~~轉方向盤,也沒有反應!!

並且.....會造成輪胎單一個著地面嚴重損耗!!之後開起來會像馬車?!(沒坐過馬車XDDDD)

前陣子換輪胎~~心一橫,就猛烈的試了幾回......尤其是溼地!!!!真的需要改改看!!!

沒有ABS~

有ABS

參考線路圖~~

前往優質拆車件百貨~~

看到.....我有點渴望!!!想帶回家!!

殺了一半的零件回來了!!! 超開心~~賣家表示....很有實驗精神!!!

易融絲~~~

SUMITOMO ELECTRIC~~知名企業!!  住友電氣工業

TY-0-2WD-0225-1   89541-52230

44510-52420    0305   D0716~~後面跟我的生日一樣!!!開心~~

紀錄一下線色~~

作動器的線頭~~

後輪速感知器的線頭~引擎室線束

開始研究線組......

相較於原本的位置~~多了一條線

這邊也是多一條延伸~~

先退PIN出來~

弄了很久~~~

把線束整個撥開~~取出ABS線組!!!

因為車型年份不一樣!!有很多配備不一樣!!不然整把上~~還真的會比較輕鬆!!

標記~~整理一下線組~~

觀察有ABS的車~~

與本車的差異.....

本來像直接塞住那個孔.....還是不要好了!!!訂一個 吧~

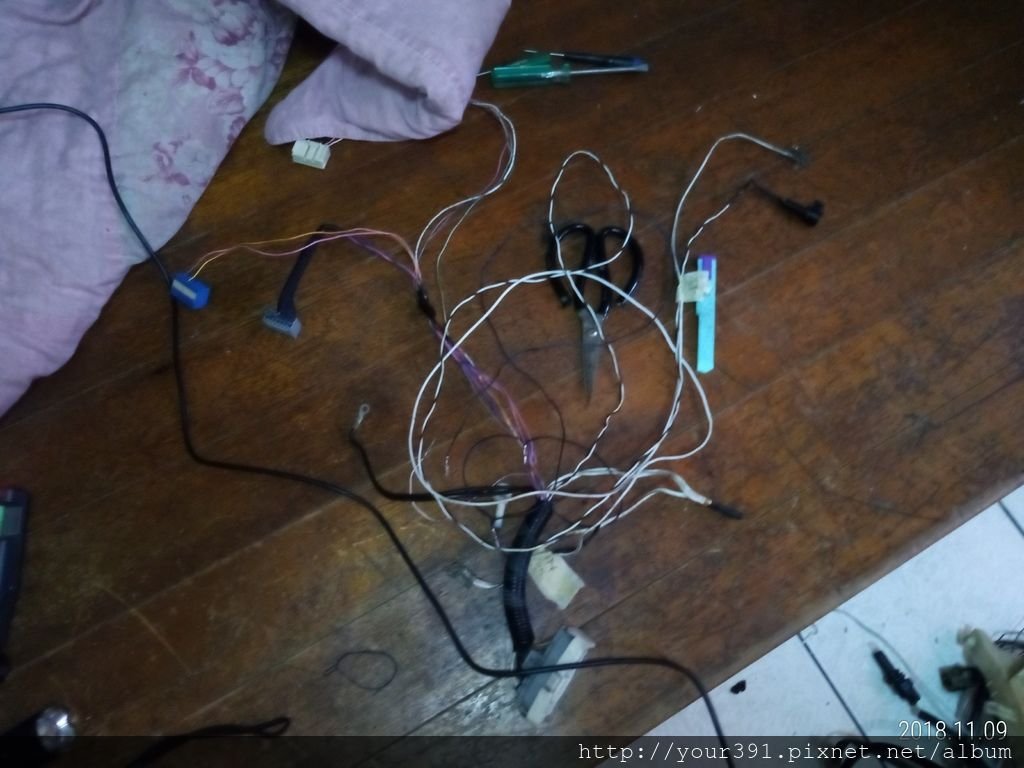

原先以為車內~不會有預留ABS連接線....所以自己接了線!!

交叉綑綁~~焊接

做好之後~~~開心!!!

準備浪管~~好好地整理一下線組!!

車速以外的訊號線!!!!

基本上~~~有留線頭~~~比較沒問題~~哈

後面的線~~需要穿過車身...希望有預留孔.....

浪管到貨~~

開始拉線比對~~~

看來是需要換線組......

5MM的浪管~~似乎有點緊.....

浪管完成~~

原本預計更換引擎線組!!!結果拆到60%時~~比對到含氧感知器接頭....整個不一樣......

決定不換了!!!改用續接的方式~~先查線!!

換上新的易融絲配線盒~~

銅綠處理不能~~放棄!!! 多了兩個備用易融絲~~

開始預先拉線~~~

加上電火布~~完成捆線!!!.....跟土地公伯借來用一下.....需要火用用!!

紀錄線色~~~

線色2~~

第一次拆儀表台!!!!

看一下配線~

驚!!!這不是ABS的線頭嗎?!

趕緊確認後面!!!!真的有耶......白做線了!!!XDDDDD

將線~~拉入車內~~~

穿入~~

塗點防水膠~~

接上ABS後輪速線!!!!

找新家~~

似乎只要補上空PIN就可以了耶!!!

找不到家的線...只好續接~

引擎室的~~直接找最近的!!!

跟之前測量的線~~接上一樣的位子!!!

撥線連接~~~~

今天~~搞了近八個小時阿~~~

先一個段落~~~

後輪速線~~似乎沒有預留孔!!只能鑽了.....

鑽的位子不對....太高了!!!線有點緊~

後面就完整連接了...

右邊...一樣沒抓好!!! 線變太長...XDDDDD

接上車內的線~~

兩邊...完成~

煞車總泵...來了!!!! 47201-0D140

13/16~~~~好像是說活塞直徑...

這次要換上油管的部分~~

拆~~~比較總泵!!

拆掉分配器~~

移除油管~~

萬中選一!!!!

遇到喇叭頭脹大~~卡住....只能硬扭了!!!!

連接新總泵+油管~

放空氣~~

裡面有冒出微小氣泡~~

開始每輪踩三十下~~~

放出空氣~~

里程紀錄~~~

上班路跑~~以比較高的速度奔跑時~~速度縱降......似乎有線接錯....趕快剪斷~恢復正常!!!

羊角到貨了~~右邊!

軸承沒看到任何資訊.....傷心!!

89542-52010

完整線材~

左邊羊角~~

一樣沒有軸承資訊....

89543-52010

輪框去傷到........痛心

手機也鬧脾氣....安卓8.1.....

原本的零件合照......

拆了很久~~~失誤把她拉開了XDDD

奮戰的好辛苦啊....還是用敲得比較快....有工具會更好....淚

躺在一旁的傳動軸......

拆下羊角了~

完全沒有預留孔....只能換了!!!

輪軸承~~舊的~~不太順~~有點間隙~~有聲音!!

拆車件~~感覺比較正常些!!! 不過要轉起來有點緊~~才是比較好的!!!

右邊的傳動軸室翻修品.....

只好拆下感應環!!!~在經過一陣敲敲打打~~

裝好~~接上線!!!

不忘使用束線帶~~

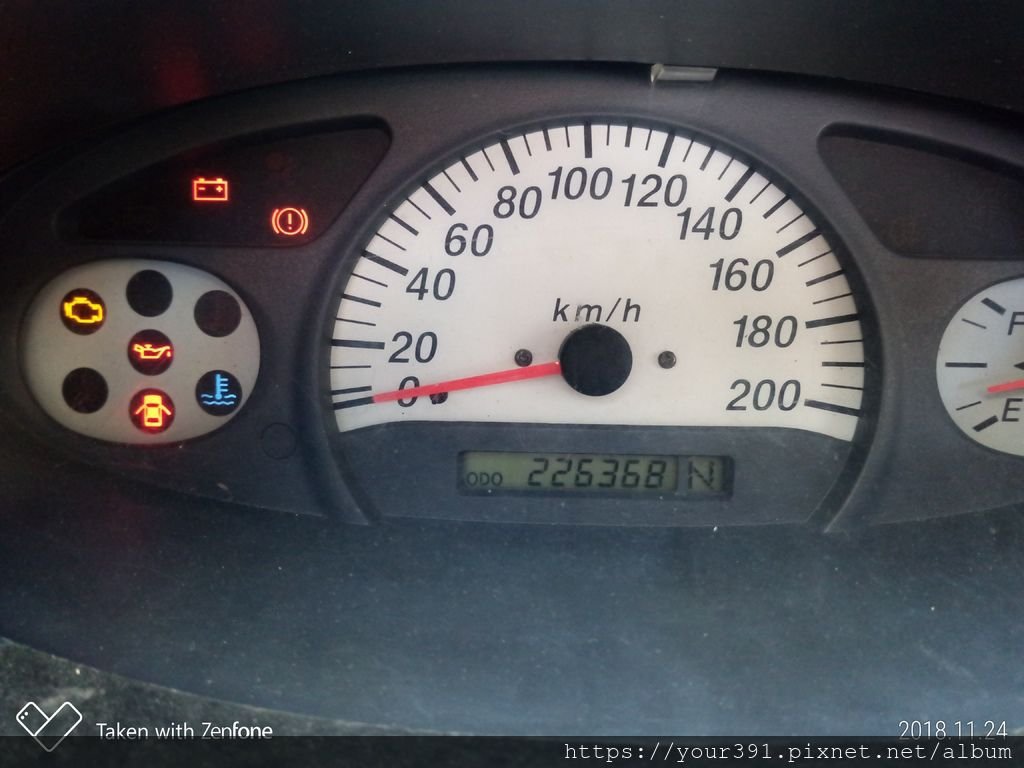

里程~~

舊品.....

等待傳動軸螺帽.....牙超不順的~~需更換

直接接在儀表板下面~~

焊接包覆~

發現故障碼~~ U1C20

P0000

重複....

P0DF0

P080C

U3301

C2AA2

B0252

C1100

90177-22001

傳動軸螺帽~~

準備路跑測試~

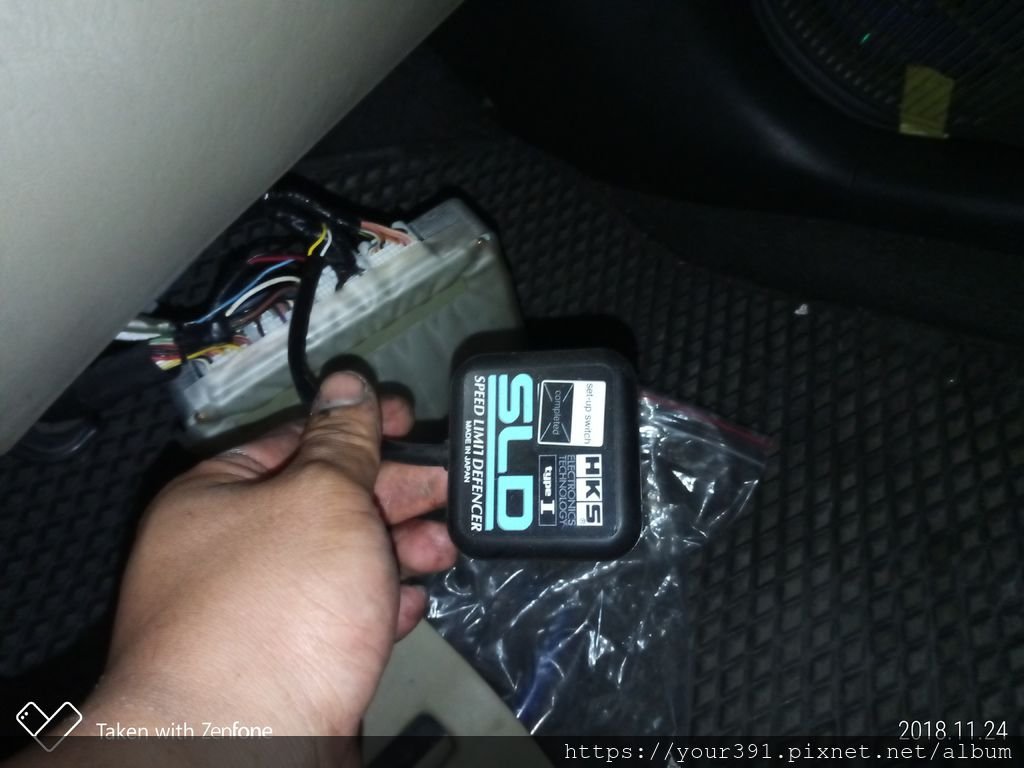

後來發現~~一樣會速度縱降....開始剪續接的線....後來想到HKS SLD~~拉掉保險絲試試!!! 雖然出現故障碼~~但車子正常了!!! P0500

這次是用日規電腦才會產生的~P1755~~台規沒試到...不知道!!

這次的病灶.....明天再移除吧!!!

路跑玩~~在確定傳動軸鎖付扭力是否足夠~~並敲打防脫記號!!!

ABS~~會做動~~踏板有回饋~~超開心的!!! 可惜燈不會亮....XDDDD

然後...今天先一個段落~~等明天線接好ˋ在試試看~~~

在幾次路試後~~~確定問題了!!! 不適HK$的錯.....誤會他了!!!!

結果是...ABS 的SP1與原來的速度感知器發生衝突~~~

後期車就沒有再接這條了~~剪斷後測試~~真的沒問題了!!!

目前就差.....燈泡不會亮~~但能作動的話,不亮也沒關係~XD

路跑~~

處理一些事....希望能跟這片雲彩一樣~過了就是藍天,只是稍遠一點......

路試_1

路試_2

里程紀錄~~~等機器來~~再好好的測試一番!!!!哈~~~

以上~~~到時候測試的話~~應該會跟機器的開箱放在一起!!!

-----------------2018/11/30 更新~~~--------------------------

因為更換羊角的關係~~需要做底盤定位調整!!

這事後軸~~

這是前軸~~這次就不要再使用-2度的外傾角了~

感覺還算品均~

上車看看!!!! 看來是不用調了~~~

調整好束角~~

就這樣~~只調了前束~~

這是今天拿到機器的第一測~~傳說中的三秒內煞停!!!

第二次~~~想換煞車皮看看~~是否會提升了!!



再來這是以前沒ABS的成績~~參考參考~~大概平均值約54公尺~~

出現4字頭的~~很少!!

就這樣~~一個段落!!!

影片!!!~~

以上~~~很值得的安全配備~

--------2018_12_23~~~煞車油小研究



我一直以為中油的四號煞車油很厲害~~ˊ平衡迴流沸點 270度~~簡單說就是乾沸點....XDDDD

2023-02-05

看看ABS有沒有故障碼~

結果有!!! 可是數據流是能動的XDDDDD

2023-04-07

自從玩完噴桶記趣~之後~~就這樣亮兩顆!!

趕快網拍買線!!!

這個...買錯了......

沒想到會有...料號一樣,東西不一樣!! 嚇~

另一組!!

左右!!!

手煞車開關又好了?!

比較!!!

長度不夠XDDDDD

線斷掉的地方!!!

太兇猛了!!

手路非常差~

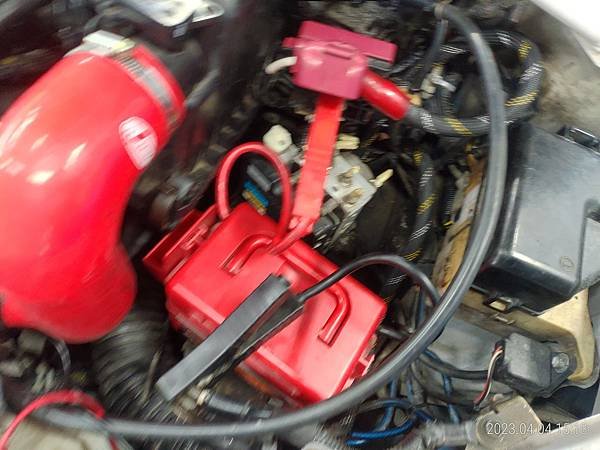

順便看一下易溶絲~





還完後~里程!!

因為燈依然亮著...只好去插電腦了

怕.... 引擎有.... 30D4100

清除故障碼後.... C0215  左後輪速

後蓋又不能拆開檢查....

只接買新的~反正都沒換過!!

KOYO

3DACF026F-23S-AM

https://koyo.jtekt.co.jp/products/detail/?pno=3DACF026F-23S-AM

89544-12010



新舊~

以前換過螺栓~比較長一點!!!

裝上~

調手煞車~~

一至兩響~

換完後..依然!!!

路跑看看~

看來只能....從線頭測量了!!

時間有限~改天再弄了!!!

挖出以前買來放的!!!

測量~~

換上一顆~狀況依舊!!!

金屬指也未受損~

測量到左前斷路!!

但是看數據流~

又看一次手冊!!!我看錯英文了!!可惡....小丑是我自己!!

後左 6+7--------後右 4+5

前左 13+26-----前右 27+28~~改天再戰!!!

傳動軸~也要準備一下!!也是完噴桶~玩到有聲音了!! 偶發性金屬敲擊聲

一樣買殺肉件~

品項不太好......拍賣頁面~明明沒生鏽XDDDD

這裡變形!!!

花點時間整理一下!!

2023-05-14

換換傳動軸!!!

螺帽會碎裂!!~

拆的時候一定要注意這些鐵削!!

左~

感覺台規的比較大支!!

裝上~

右側~

油封與防塵蓋~

當時沒注意到~日規的減震橡皮鬆脫!!

頭不一樣!!

43448-16050

位子感覺也可以~

煞車油管的固定座鐵片變形~刮到

太懶~直接噴漆來防鏽

左~

右

敲~



手煞車開關~

84550-30080

舊的稍微卡卡

里程~

日規的感應線!!



日規的後輪感應線太短!!!

確認無效~要查儀錶板到引擎室的線束了!!

里程~

傳動軸防塵套爆了!!!

看不太出來!!

拆下螺帽~

結果是這裡!!

間隙觀察~

因為還有機會再換~就不在用新螺帽了!!!

還好缺角位子沒有對應到!!

也看不出來是哪裡會敲到....

abs線固定~

這支也是!!!下次施工時再好好注意一下!!

2023-06-04

終於修好了!!有一條線斷了!!! 左後的正極!!

測量~

過紅火..右側倒通~~左側不倒通

單條測試-粉

單條測試-藍

薛丁格的斷路...被判定短片....無法嵌入

https://www.youtube.com/shorts/UjgCEVxEvVk

飛線!!

綑綁~吃錫!!包覆~

兩組配線~

剪!綁包黏捆

捲捲~

終於不在長亮ABS+駐煞車!!

復位~

里程~

2023-08-22

再次換上備品傳動軸!!

結合點有上膠!!

43448-16040

裝!!

後來發現...一個外半軸防塵套破損--一個內半軸防塵套破損

把它們二合一.....看來買日本的還是會有雷!!

裝好後~噴點漆防鏽!!

里程紀錄~



以上!!
